如何把数据中心设计得更“省钱”？

随着数据中心行业进入高质量发展阶段，数据中心建设者对于数据中心的设计提出了更高的要求。好的设计，不仅安全可靠，而且精打细算，在不牺牲质量的前提下，尽可能节省成本。

十余年来，中科仙络作为专业的第三方数据中心设计顾问，帮助业主评估、审核并优化数据中心设计方案，在排除安全隐患的同时，减少不必要的支出。

接下来，和大家分享几个我们帮助客户“开源节流”的案例。

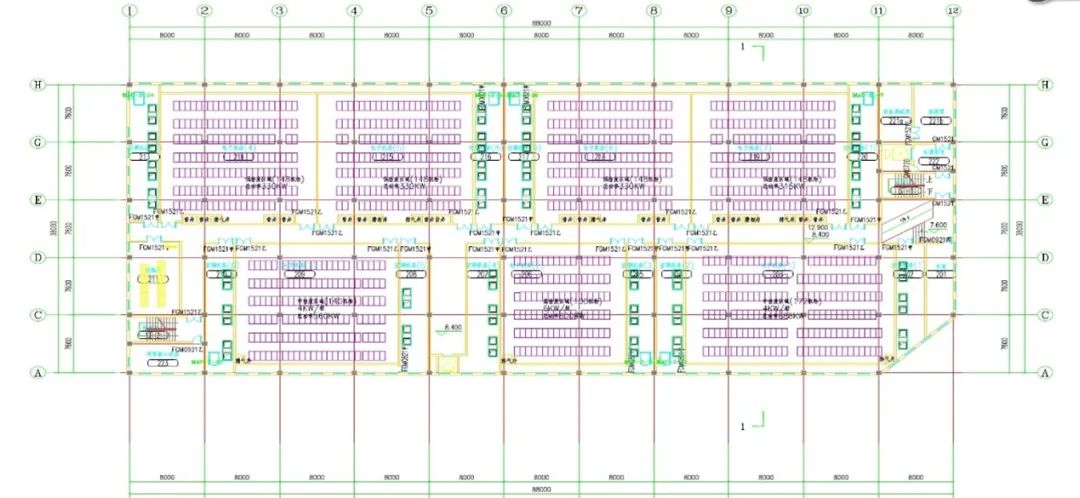

某项目原规划设计图

项目概况：

某IDC客户的项目原规划布置2000台4kW标准机柜，精密空调按照N+1冗余配置。后来，客户提出希望能再多布置一些机柜，但是项目已经报规，建筑外形和高度都不能有变动。

设计优化方案：

中科仙络技术团队在收到客户的变更需求后，经过反复的推演，最终确定将机房布置在中间，空调间布置在机房外侧，空调的冗余不变，空调水管都改至沿外墙布置，更便于水管的维护维修。

在相同的建筑面积内，改动后的设计优化了设备布局，对空间的利用率更高，比原设计可多布置200台标准机柜。按照每台4kW机柜月租金约5000元计算，每年可增加1200万元营收，经济效益非常明显。

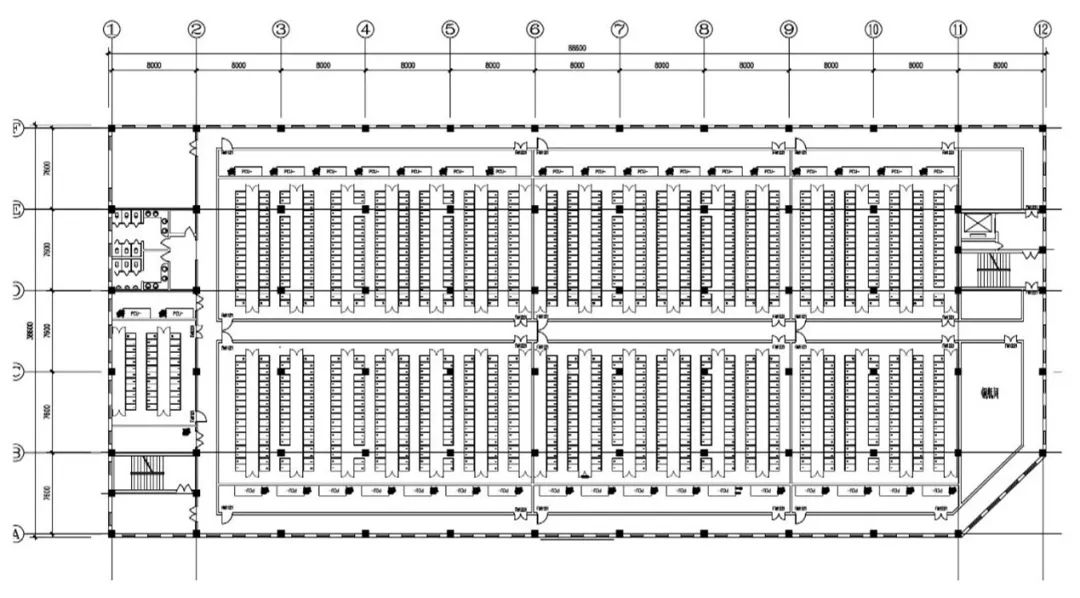

优化后的规划设计图

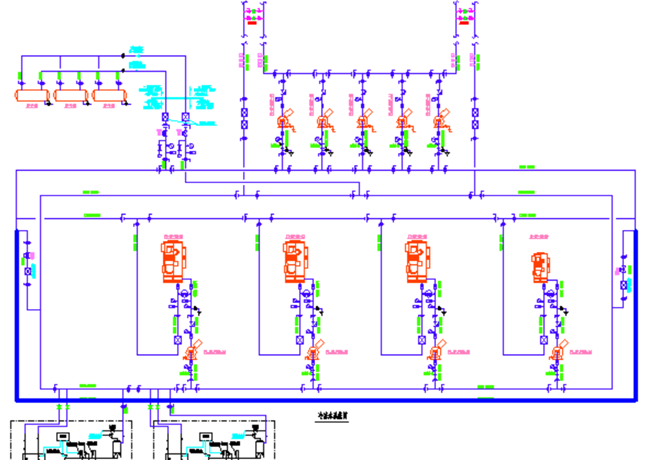

某项目的冷冻水系统‍‍‍‍‍‍‍‍‍

项目概况：

上图所展示的是一个按照国标A级和Uptime Tier Ⅲ标准设计的冷冻水系统。冷机的冷冻水管路按环路设计，在接管之间都设计了双阀，可以满足在线维护维修的要求。

但我们发现，图中标粗的管路是不会有水流过的，是个多余的设计。在正常的设计中，冷冻站内的管路都铺得满满的。这个设计多出一条供水的主管，可想而知冷站的空间会更加局促。

设计师是参考某国外项目进行的设计，没多想这条管路的实际作用，才出现了这个问题。

设计优化方案：

直接去掉这条管路！既不会影响此系统的正常运行和维护功能，也节约了建设成本。

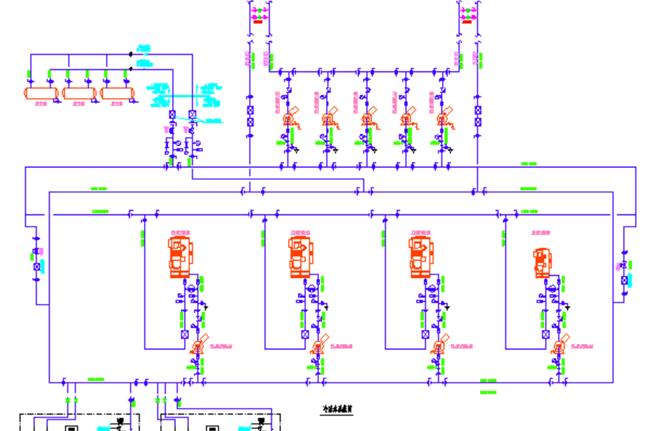

优化后的冷冻水系统

某项目精密空调与阀门原设计图

项目概况：

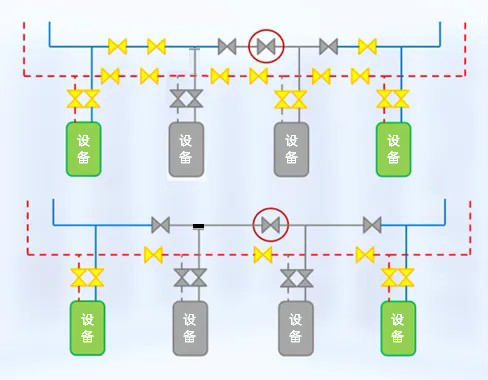

某数据机房有两个空调间，供冷管道等设计满足2N架构要求。考虑到未来可能会增加IT容量，业主想在现有空间内尽可能多地安装精密空调，为机房预留足够的末端供冷能力。

为满足在线维护的要求，两个机房精密空调之间的供冷管道原是按照N+1冗余设计，设置了双阀。中科仙络技术团队评审后认为，这样的设计太过保守，过度冗余。

设计优化方案：

将双阀改为单阀，既能满足在线维护和容错的要求，也可以节省很多不必要的阀门设置，从而减少故障漏点，节省工程造价。

该项目总计配置144台机房精密空调，优化了设计后，减少了288个阀门，共节省阀门与机电安装费用约10余万元。

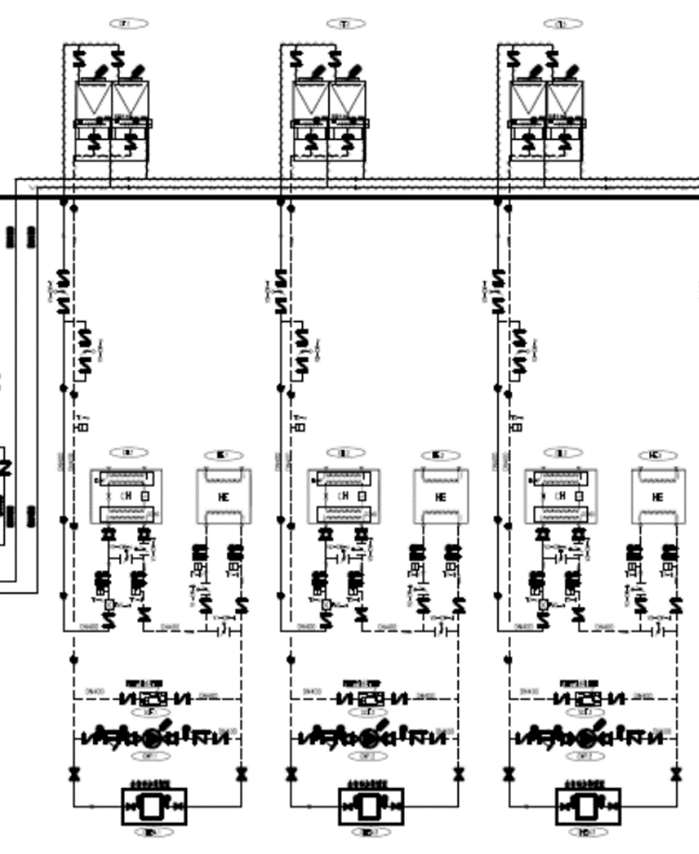

某项目暖通系统图

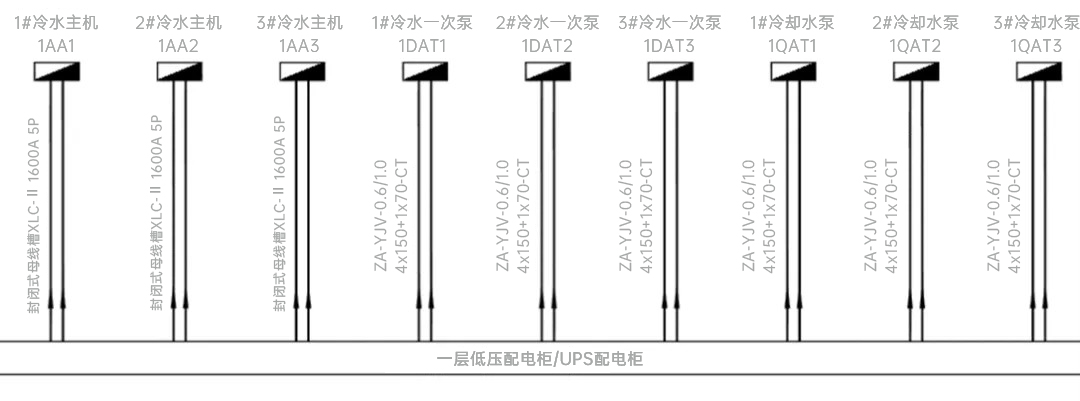

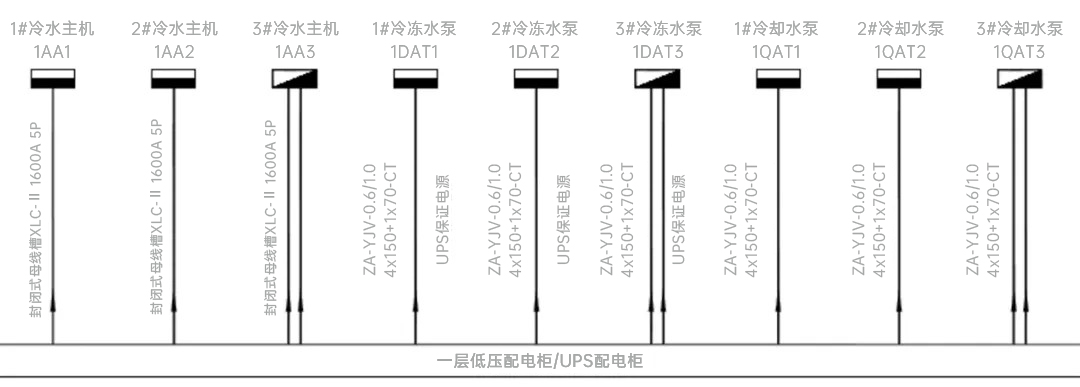

对应的配电系统架构图‍

项目概况：

该项目同样按照国标A级和Uptime Tier Ⅲ标准设计，水冷机组及其配套辅助水泵按照2+1冗余配置。为了满足Uptime Tier Ⅲ可在线维护的要求，即维护任何一路电源时，都有大于N容量的冷机系统可以运行，电气设计人员配置了双电源ATS末端切换。

该设计不是一个经济的方案。按照Uptime Tier Ⅲ的运行要求，维护任何一路电源时，冷源设备满足N容量正常运行即可。但按照现在的配置，N+1容量的设备都可以正常运行，配置过剩了。

设计优化方案：

在配电系统与暖通系统可用性一致的情况下，可以通过优化配电架构，减少设备材料的投入。

具体措施是将其中两套冷水系统设备的末端ATS配电装置改为断路器，改为单电源供电，分别由互为冗余的两路电源供电，只保留一套冷水机组由两路电源分别供电，并进行末端切换。

日常维护时，先将配置ATS电源装置的冷水机组电源切换到正常工作的电源，这样在维护任何一路电源时，都有两套冷水机组可以正常运行。

最终我们把六套ATS优化为普通配电回路，节省了六条末端配电线路，为客户减少了设备材料的投入、施工成本和未来ATS的维护工作量，节省费用至少10万元。

优化后的配电系统架构图
